平面光波导耦合系统

  新闻资讯     |      2021-09-13 13:19

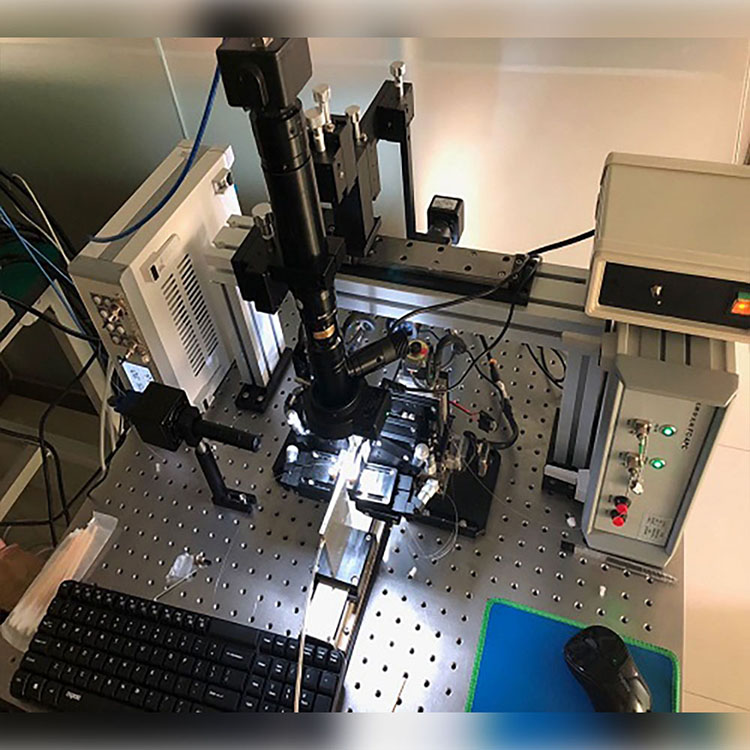

光纤调芯耦合系统机器组成部分:
精密调整部件:FUTANSI精密六维调整架采用先进导轨和出色的微分头,一旋到位,无须更多重复。适合光纤 光纤阵列 光波导等单芯或多芯器件的对准藕合。
观察系统部件:由显微变焦镜头 CCD 监视器等组合而成的结构体,担负着在对准耦合过程中初调呈像的作用,主要观察器件与器件的接触部分以及输入端的可见光。观察系统使用双CCD,可正面和侧面监视初调过程中的每个动作,并通过燕尾调整架进行三向调整,能快速改变镜头焦距,并移动镜头找出利于观察器件的位置,再通过监视器输出图像。
UV固化部件:对准耦合中,点胶后器件UV固化过程中占去大部分的时间,使用UV固化机可达到事半功倍的效果,UV固化机核心部件采购进口发光芯片,配合易于操作的控制器,通过不同方式对无源器件和有源器件在任何情况下工作。在PLC对准耦合中的照射,通过三个方向的燕尾调整架组合成一个UV固化可调支架,可对角度和距离进行调整,达到好的照射效果。
底座部件:在对准耦合中,对精度和稳定性以及重复性要求高,如果没有一个坚固的光学平板支撑,将会对耦合造成很大的困难,所以我们采用简易型防震平台,有利于减小在操作过程中的振动,也可以根据客户的要求,定制不同规格的光学平台。
