安装使用方法

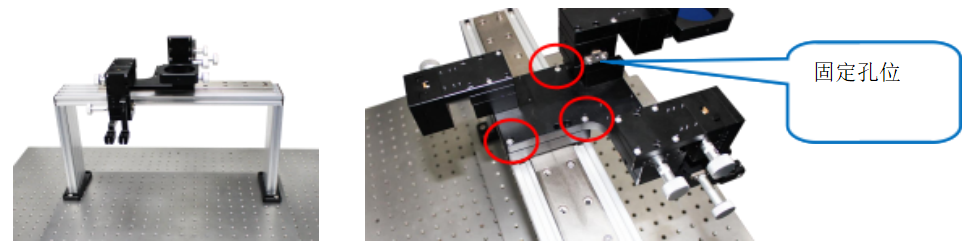

1.    龙门架安装在防震平台上 (用产品所配带的螺丝 M6*10 安装固定)

2. 将系统调节调整架用所配螺丝安装在长行程导轨上面 (使用所配带螺丝 M4*8 安装固定)

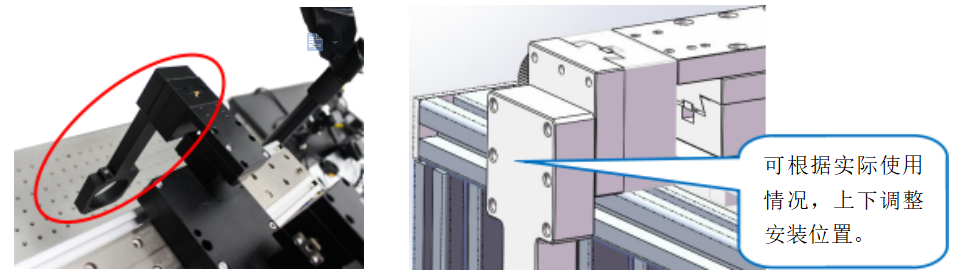

3.  安装水平显微变焦镜头固定圈

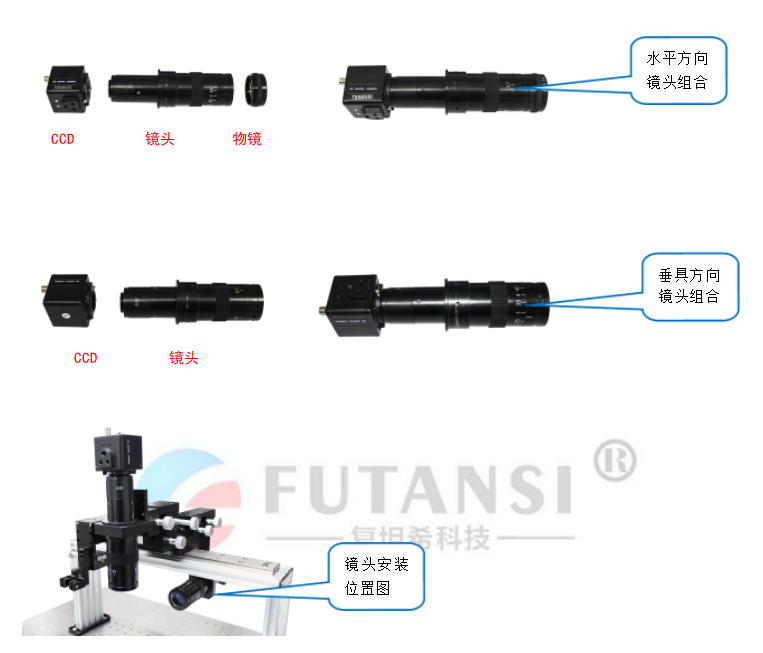

4.  安装显微变焦镜头 (将 0.5X 物镜、CCD 摄像机与显微变焦镜头组合) 。

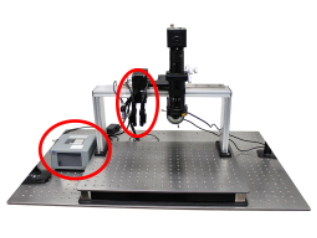

5.  安装照明光源 (LED) 。

6.  连接 UVLED 点光源控制器、UVLED 点光源照射头。

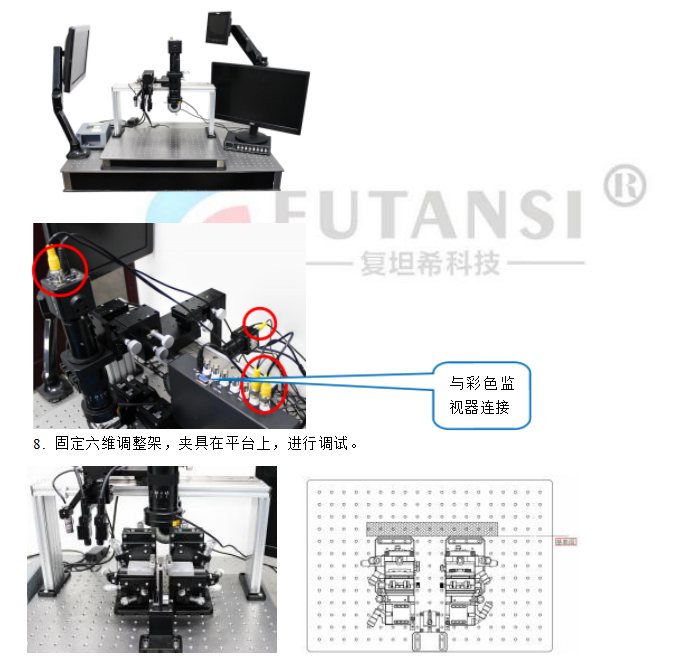

7.  连接彩色监视器，图像分割器 (垂直方向CCD 摄像机、垂直方向CCD 摄像机 BNC 线分别与图像分割器 CH1 、CH2  通道连接) ，*后连接所有产品电源。

调试方法

通过燕尾调整架进行三向调整 (XYZ) ，能快速改变镜头焦距，并移动镜头找出*利于观察器件的位置， 再通过监视器输出图像。  (CCD 摄像机、图像分割器具体使用方法参照文件“手动装调系统”)
