硅波导耦合系统测试台

  新闻资讯     |      2022-09-13 08:48


耦合要求:

1. 裸光纤输入输出与芯 片精密对准(倾斜)  2.实现光纤夹具75-82°

(定制)大范围调整, 细调范围8°

平台可以兼容水平耦

合,垂直阵列耦合等  4.中间芯片台可以支持  PCB板和裸硅芯片

*小步进50nm,半自动或者全自动

耦合系统流程及部分说明:

安装物料(如Lensed Fiber,硅波导芯片)

a. 安装物料,Lensed Fiber用V槽机械夹持固定,硅波导芯片用真空吸附固定 b.在CCD监控下,调整Fiber的位置,使其与硅波导芯片靠近;先调整角度再 调整XYZ位置

耦合对准

微调六轴入射端使光通过硅波导,并通过输出端光功率计监控,直至有光 信号

输入端不动,微调输出端XYZ,使得光功率值*佳,再调整输入端,使得

光功率*佳,反复调整,直至调节任意一轴光功率都会变差为止,此时系 统处于光功率*佳位置(相对接近真实值)

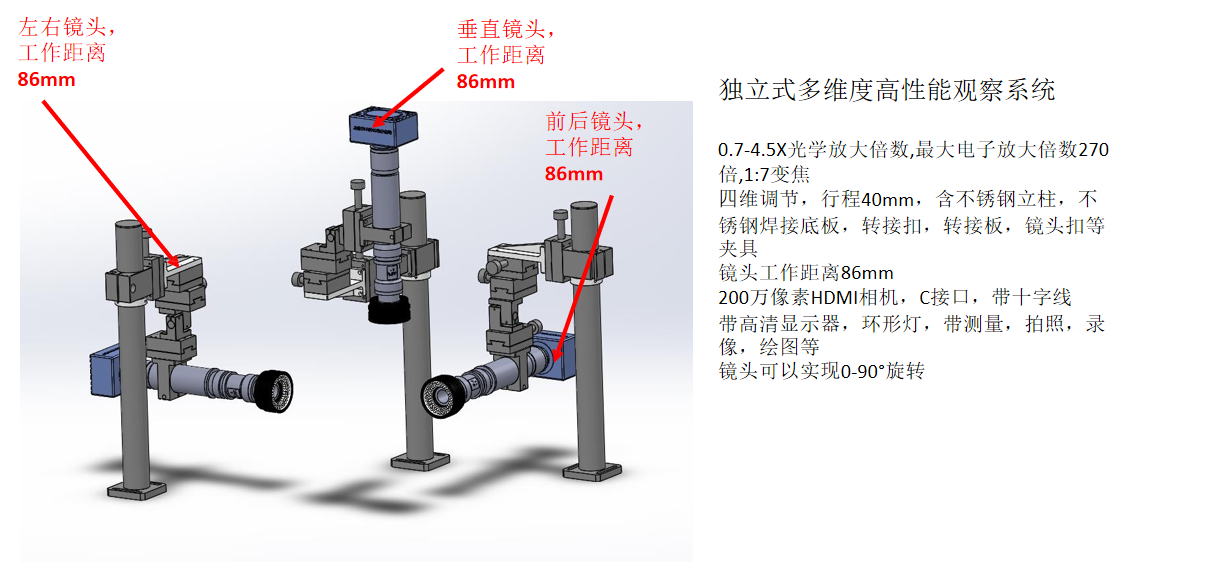

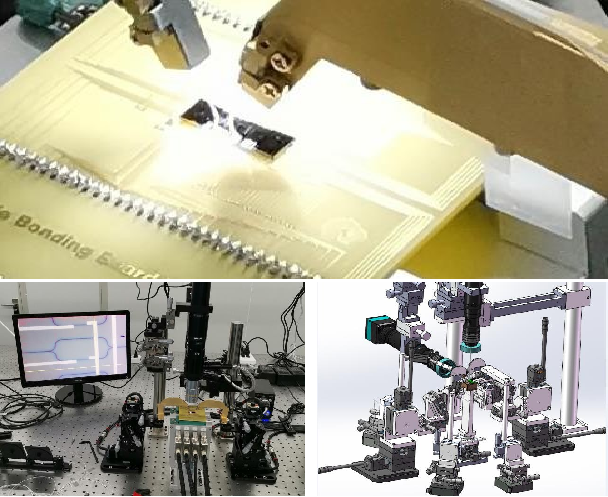

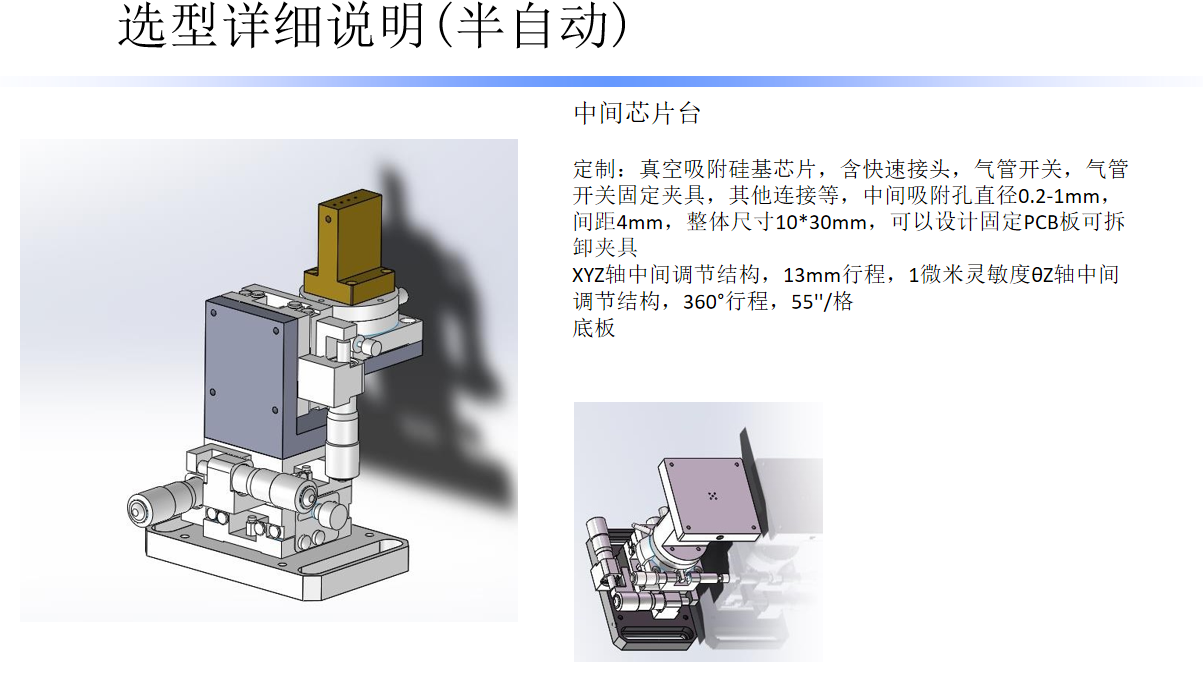

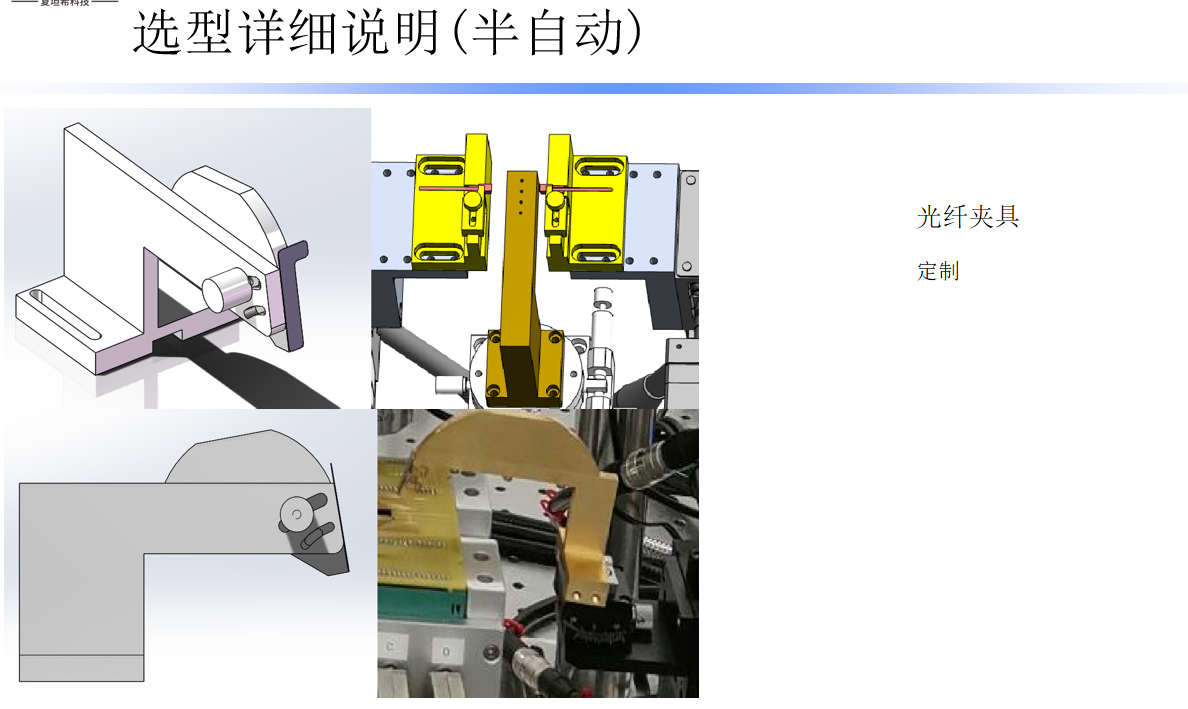

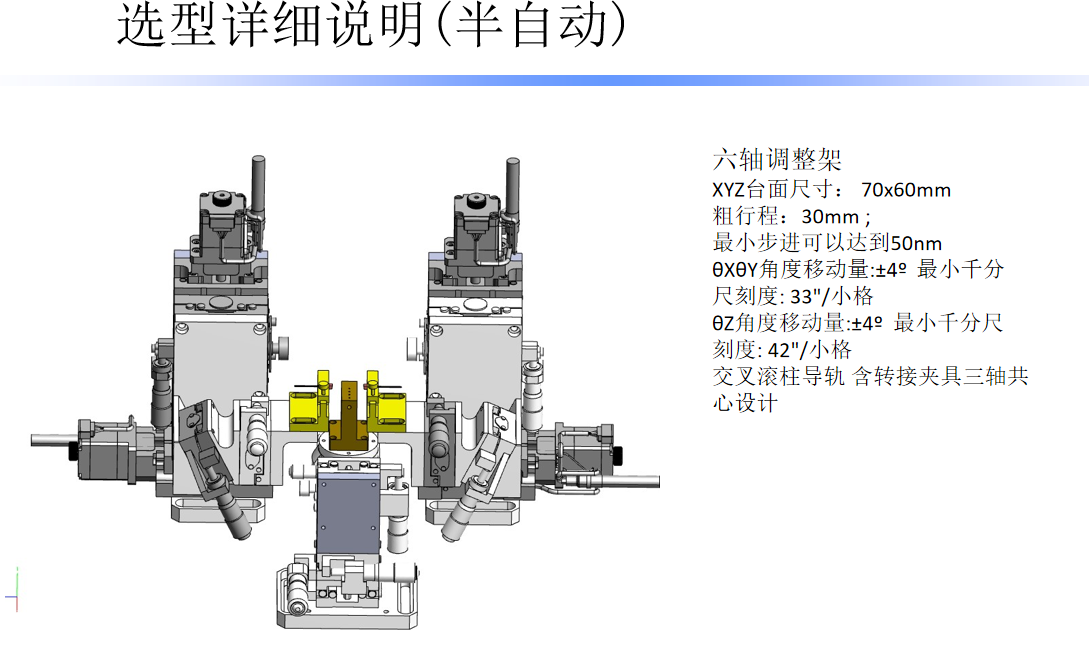

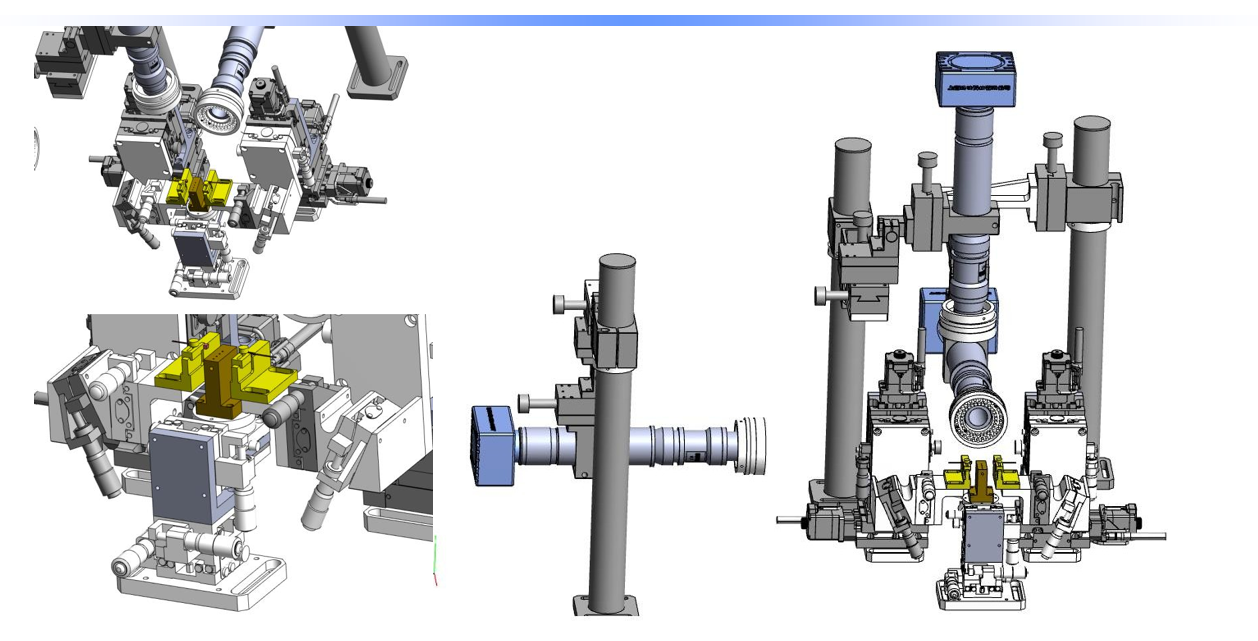

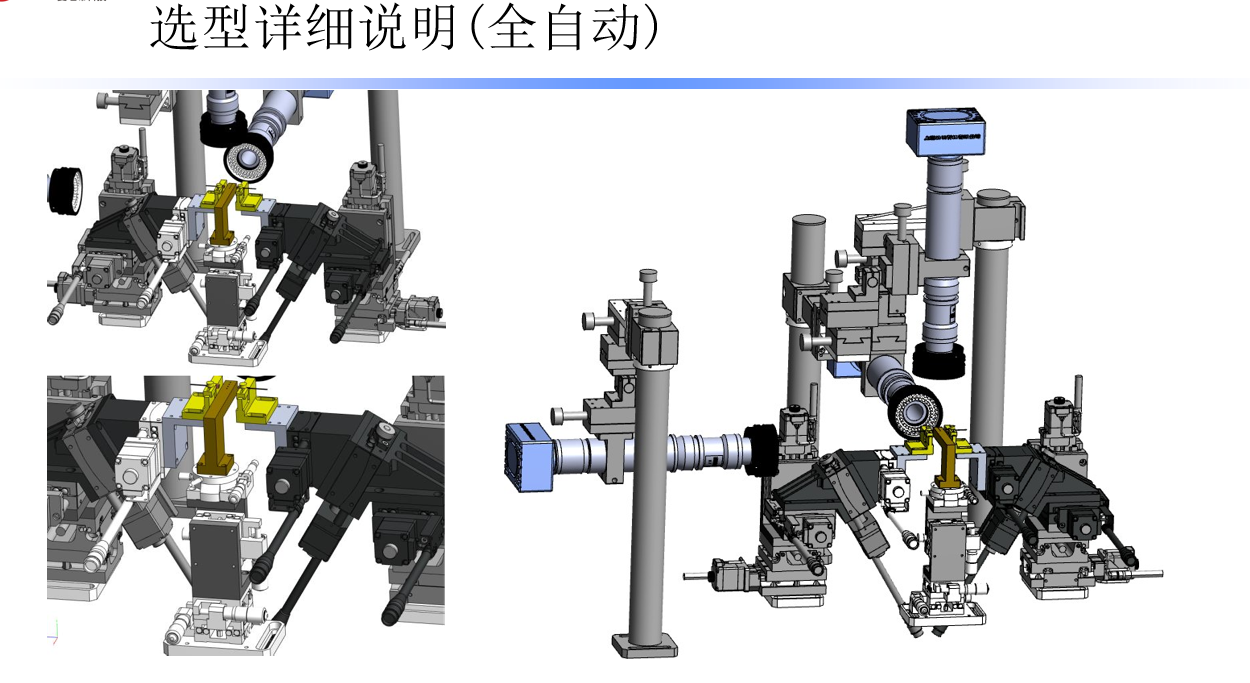

选型详细说明(半自动)


选型详细说明(半自动)
