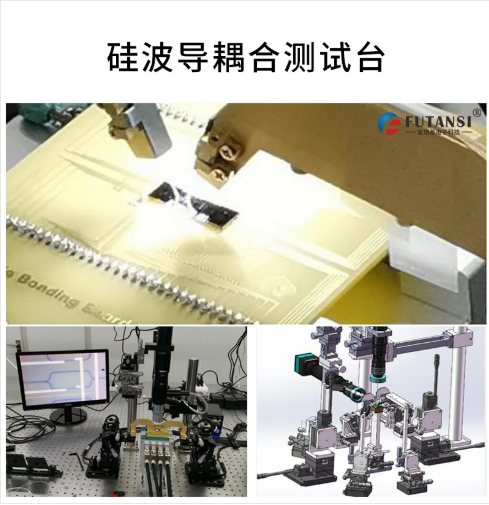

硅波导耦合测试台/全自动/半自动硅波导芯片

  新闻资讯     |      2023-04-12 21:03

耦合要求:

  1. 裸光纤输入输出与芯 片精密对准(倾斜)  2.实现光纤夹具75-82°;

(定制)大范围调整, 细调范围8°;

  1. 平台可以兼容水平耦合,垂直阵列耦合等;

  2.   中间芯片台可以支持  PCB板和裸硅芯片*小步进50nm,半自动或者全自动。

  3. b0d6f696006b969f5caa62845d6899f.png

耦合系统流程及部分说明
———————————————————————————

1.安装物料(如Lensed Fiber,硅波导芯片)

a. 安装物料,Lensed Fiber用V槽机械夹持固定,硅波导芯片用真空吸附固定 b.在CCD监控下,调整Fiber的位置,使其与硅波导芯片靠近;先调整角度再 调整XYZ位置

2.耦合对准

微调六轴入射端使光通过硅波导,并通过输出端光功率计监控,直至有光 信号

输入端不动,微调输出端XYZ,使得光功率值***佳,再调整输入端,使得

光功率***佳,反复调整,直至调节任意一轴光功率都会变差为止,此时系 统处于光功率***佳位置(相对接近真实值)

复坦希硅波导耦合测试台_全自动(半自动)硅波导芯片耦合系统(图2)
