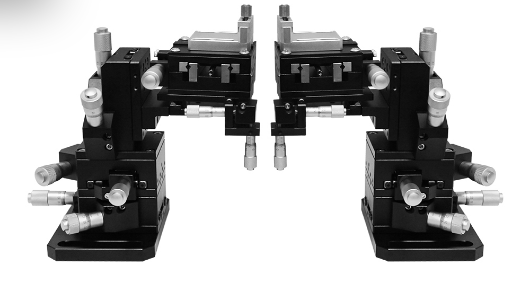

产品规格 ： 悬垂型六维调整架
产品型号 ： FT2200WB
一. 滑台定义：
六维调整架是在手动调整架(XYZ)、角度调整架(θxθy)上增加了测角仪调整架(θz)。zui适用于需调整光纤阵列和光波导等光轴相应旋转方向的多芯器件调芯用途的调节架。还备有内角度型，适用于光分路器耦合的夹具组件以及调整间距的CSM设备 。
三. 基本参数：
型号 | FT2200WB-L | FT2200WB-R |
XY轴型号 | 参照X10-60L，X10-60R | 参照X10-60L，X10-60R |
Z轴型号 | 参照X30-60R | 参照X30-60L |
θxθy轴型号 | 参照FT23-60R | 参照FT23-60L |
θz轴型号 | 参照FG60-50R | 参照FG60-50L |
工作台面尺寸 | 42x60 mm | |
承重 | 4kg/f | |
驱动方式 | 微分头 | |
分辩率 | 粗调0.01mm 精调0.0005mm | |
行程 | 粗调XYZ轴：±6.5mm，精调XYZ轴：±0.3mm，θxθy：±2.5°±2.5°，θz：±4° | |
自重 | 2.52kg | |
材质-表面处理 | 铝-黑色氧化处理 | |
