一、描述：

在光通信网络中，光波导器件是*不可少的器件，从高端的AWG到简单的分束器。其中AWG主要用于骨干网中，它们的作用就是充分利用光的特性来增加通信容量。而分束器主要用于非骨干网，例如FTTH（光纤到户）就会大量的用到它，其作用有些类似我们计算机网络中的HUB。要想使用这些光波导器件，*先要解决的就是光波导与光纤或FA的封装，而其中*关键的问题是解决光波导与光纤或FA的低损耗对接。这就需要亚微米*的对准精度，由此就需要引入专用的对准设备封装来实现。复坦希（上海）电子科技有限公司利用其技术优势，开发出来光波导对准封装与检测系统很好的解决了这个问题。它具有*好的性能价格比。

二、系统组成：

1）对准部分：输入输出手动六轴调整架及控制器、光纤列阵夹具

2）波导夹具部分：温度控制器、真空泵、相应微调调整架

3）垂直和水平观察部分：高清变倍镜头、CCD摄像机、监视器、相应微调调整架、冷光源

4）波导端面观察部分：红外摄像机、变倍镜头、相应微调调整架

5）UV点胶及固化部分：点胶机、UV光源、相应微调调整架

6）光源、光功率测量部分：光源、光功率计

7）防振台、仪器支架

8）软件：自动对准及控制软件、波导端面观察处理软件

9）计算机及插卡

三、系统控制框架：

   系统对准的工作机制：输出端FA直接与功率计相连接，计算机使用脉冲序列通过功率计的模拟输出端口采集输出端的功率数据（而控制器是作为触发信号），然后经过计算 得出微调架需要的移动量，再通过GPIB接口控制通知控制器指挥微调架动作。微调架在对准过程中的移动会产生新的输出功率。计算机会继续读取该功率数据。这样就形成了一带有反馈功能的闭环系统。经过不断逼近，达到*终目标。

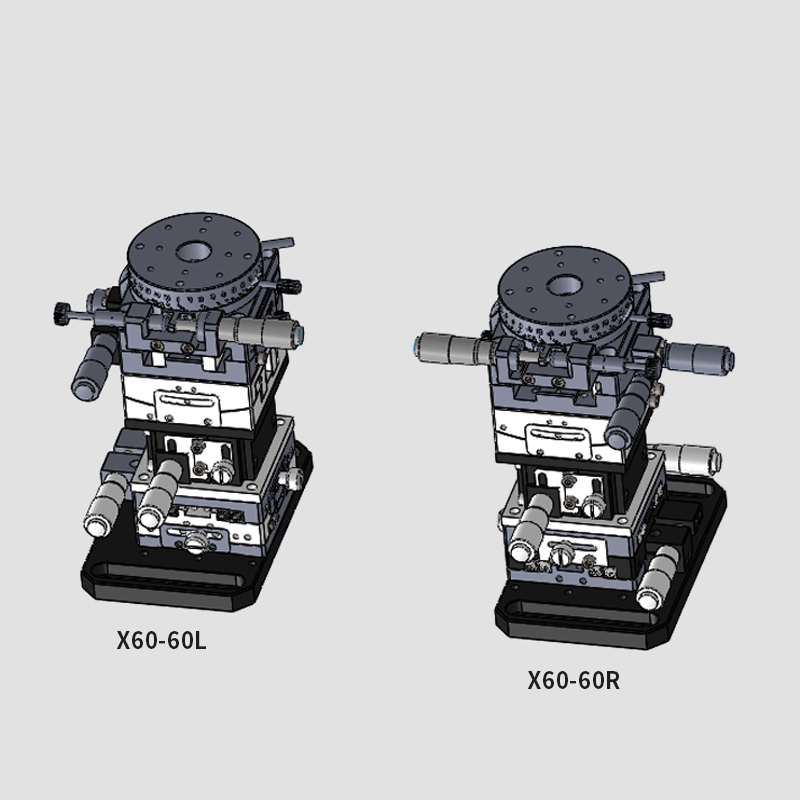

四、对准微调整架（手动）

五、夹具部分：

   为了更好的保证对准精度，就需要设计精良的器件夹具。在无源器件对准系统中主要是使用光纤夹具、波导夹    具和FA夹具。如果使用的是标准的商业化器件做封装的话，一般光纤与FA的夹具是相同的。

（如高校和研究所），处于研究阶段，一般使用裸光纤夹具。

波导夹具根据客户的器件不同而不同。一般波导夹具比光纤夹具简单些。(真空吸附夹具可根据不同器件定制)

六、观察部分：

观察系统主要是用来观察对准时器件的上端面和后端面状况的。主要是由显微变焦镜头、 CCD摄像机、监视器和冷光源组成，还有微调架可以对两个镜头分别进行三个方向的调节。

        镜头放大倍数=光学放大倍数xTV放大倍数

                            =40~300倍（1/2" CCD、21"监视器）

   镜头工作距离：86mm、270mm

七、红外部分：

    红外观察单元主要是用来观察入射FA的输出光进入到波导的，因为光器件所使用的波段为近红外，所以要使用红外相机。拿1×8的分束器来说，由于入射光为一路，经过波导后应该有八束光，因此在调整时应该在监视器看到如图所示的八个光点。

八、UV点胶与固化：

点胶量可控制；UV光固化；点胶为手动

九、光源、光功率测量：

    光源一般可使用单波长的LD光源，也可以使用ASE光源或可调谐光源。

    功率计则根据需求配置。

参考外形尺寸：
